CSM(CSM GmbH Computer-Systeme-Messtechnik)

德国CSM 35 年来一直在为车辆开发中的分散测量技术。CSM 的 CAN 总线和 EtherCAT® 测量设备为全球知名汽车制造商、供应商和服务提供商的开发提供支持。基于 CAN 和 EtherCAT® 的测量技术、高压安全测量模块以及用于车辆、机械和测试台的数据记录器。

咨询品牌专家

  • 韦耀良


    咨询热线:400-0096-996

    微    信: sfsale

    Q     Q:3003305648

品牌概况


CSM 的核心竞争力之一是移动、极其紧凑和可靠的测量模块和数据记录器。这些产品已在全球范围内被的汽车、卡车、特种车辆、拖拉机、工程机械、轨道车辆制造商及其供应商和服务提供商成功使用。

此外,CSM 制造和分销用于工业应用的存储介质和驱动器。借助我们用于 PC 的 OmniDrive 设备,支持极其广泛的存储卡。因此,对于旧存储卡的用户,能够提供与新操作系统的连接。

产品范围用于配置、测量和可视化的软件,通过 vMeasure 和 CSMconfig(迄今为止的 xx-Scan Config),CSM 提供了从模块配置到测量数据可视化的软件解决方案。CSM 测量模块还可以集成到第三方软件中,例如 CANape®、INCA®、DiagRA®、DIAdem® 和 MLab® 等。




CSM主要产品



XCP-网关ECAT 测量模块CAN 测量模块

XCP-网关

ECAT 测量模块

CAN 测量模块





CSM高压安全测量系统CSM废气测量模块CSM数据记录器

高压安全测量系统

废气测量模块

数据记录器

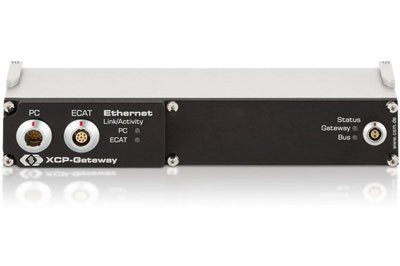

XCP-网关

EtherCAT® 和 CAN 到 XCP-on-Ethernet 的协议转换器,XCP-Gateway 是数据采集软件(例如 vMeasure、CANape®、INCA®、Vision®...)和 CSM 的 EtherCAT® 测量模块之间的接口。它包括一个 EtherCAT® 主站和一个 XCP-on-Ethernet 从站。从软件的角度来看,XCP-Gateway 可用作具有大量测量量的 XCP 控制器。连接的测量模块的测量配置被写入单个 A2L 文件。

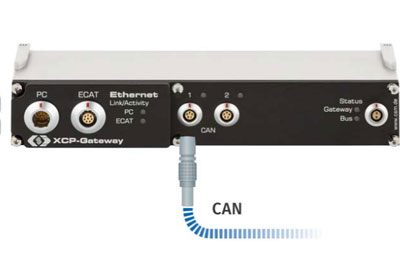

CSM 为 ECAT MiniModule 系列以及具有许多测量通道和高测量数据速率的测量应用开发了 XCP-Gateway。“XCP-Gateway pro”版本具有多达两个 CAN 接口,从而为使用 CSM 的基于 CAN 和 EtherCAT® 的测量模块进行组合测量设置奠定了基础。此外,来自 CSM HV Breakout Modules 的温度信息可以通过专业版中的 EtherCAT® 传输。


ECAT 测量模块

对于超出 CAN 总线能力的高速测量应用,CSM 基于 EtherCAT® 的 MiniModules 提供了解决方案。EtherCAT® 是用于快速和同步测量的成熟协议,其根源在于测试台测量技术领域。它具有高带宽能力、测量通道数以及测量信号的准确同步。

作为基于以太网的数据总线,EtherCAT® 具有循环时间短和抖动低的特点。此外,分布式时钟功能可确保所有连接模块的准确同步(≤ 1 μs),无论测量设置的大小如何。EtherCAT® 支持的网络结构类似于 CAN 总线的网络结构。因此,以太网支持在一条总线上设置具有许多从设备的广泛测量网络,这是分布式测量应用的理想选择。

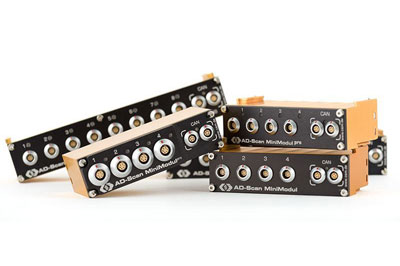

CAN 测量模块

分布在整个被测设备中的测量点,无论是在车辆中还是在测试台上,都对测量技术提出了很高的要求。测量模块必须紧凑、坚固、可靠且易于使用。CSM 凭借其长期验证的 CAN MiniModule 系列满足所有这些要求。由于具有 IP65/67 防护等级的小尺寸,CSM CAN MiniModules 可以直接安装在车辆的发动机舱中,因此靠近测量点。

在测试台应用的情况下,它们可以安装在托盘上并与 DUT 一起转移到测试台上。因此,可以预先配置和测试测量设置。这减少了测试台的设置时间,从而减少停机时间。这些测量模块非常易于使用。它们可以普遍应用,例如在动力传动系统、HVAC 组件、各种组件测试、电气/电子、基准测试等的测量应用中。CSM 测量模块也非常适合全面和长期的车队测试。

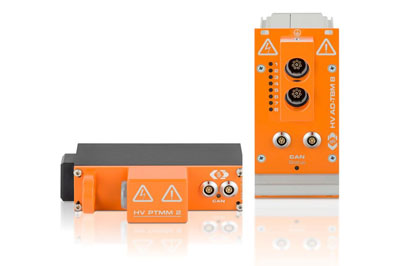

高压安全测量系统

对于经过安全认证的高压组件的测量——在试驾、现场测试和测试台上:CSM 的高压测量系统专门设计用于在高压环境中安全准确地采集温度和模拟传感器信号,尤其是在高压环境中电动和混合动力汽车。CSM 的测量系统在整个测量链(从传感器到数据采集软件以及用户)中提供免受高压损坏的安全性。与我们的其他 CAN 和 EtherCAT® 模块一样,它们可确保在整个工作温度范围内快速安装以及准确可靠的测量结果。

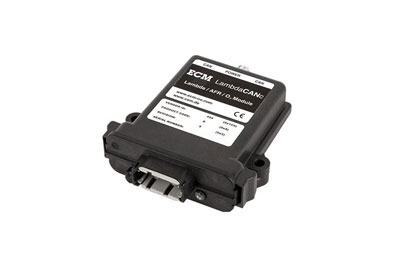

废气测量模块

可靠、准确地采集废气值:对于配备汽油、柴油、CNG 或 LPG 发动机的车辆的废气测量,即Lambda、O2、NOx 和 NH3, CSM 已通过 ECM 基于 CAN 的废气测量模块扩展了其产品组合。ECM(发动机控制和监测) 是基于陶瓷废气传感器的高质量废气测量技术的市场。ECM 的废气测量模块是 CSM 基于 CAN 和 EtherCAT® 的测量模块的理想补充。这些设备采用与 CSM MiniModules 相同的环境规范。

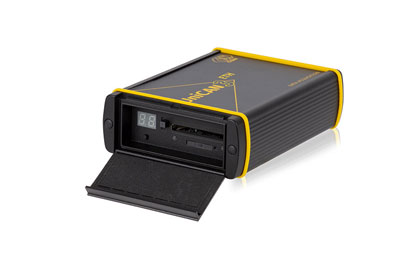

UniCAN 数据记录器

测量数据的移动记录受不断变化的要求的影响:无数据丢失、加密数据传输、录音时的数据传输、永久访问数据、适应国家和情况的传播途径、记录 CAN 信号和消息、快速开始录制。CSM 的 UniCAN 数据记录器为所有这些要求提供了解决方案。尽管尺寸紧凑,但基于微控制器的设备非常强大。用于将数据记录到 CF 卡的 CSM 专有文件系统针对存储速率和数据安全性进行了优化。
