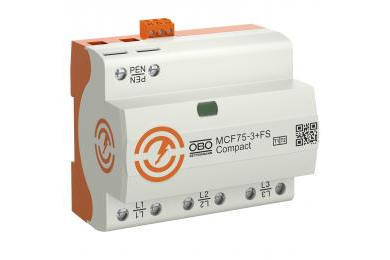

电涌保护	防爆	防雷保护

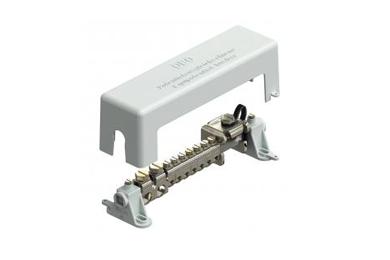

接地	等电位	逃生通道装置

防火线槽	功能维护系统	标准支撑结构和铺设系统

OBO防雷系统产品亮点

在规划和实施防雷系统时，防止导电部件（电气系统、管道等）之间产生危险的闪电电弧尤为重要。建筑群的楼顶经常被用作空调、通风、发电和配电系统的安装区域。然而，由于结构条件，通常防雷系统的接闪装置与电气装置之间难以保持所需要的距离。为了达到所需安全距离，OBO推出了超绝缘雷电防护系统isCon®。

超绝缘isCon®引下线为防雷系统的规划人员和安装人员提供了现代化解决方案，可确保保持必要的安全距离。产品满足VDE 0185-561-2 (IEC/ EN 62561-2)对截面积的要求。根据VDE 0185-561-1 (IEC/ EN 62561-1)以及IEC TS 62561-8进行了高达200 kA (10/350)的雷电电流测试，可在所有雷电防护等级建筑物使用。

作为雷电和浪涌保护系统的创新型国际供应商，OBO研发了新一代isCon®引下线，以满足各种建筑类型和客户的需求。结果：针对雷电保护项目的各种要求，总能够找到适合的isCon®引下线。isCon®引下线根据DIN EN 60332-1-2具有阻燃、耐高低温且无卤素等特色。适合铺设于室外，可铺设在屋顶、墙壁上或墙壁内、混凝土中、外墙装置中或者建筑物内。

根据设计，在避雷针进行第一次等电位连接后，isCon®引下线在空气中的等效安全距离高达0.45‒0.9米，在固体中是两倍。这意味着可以直接安装在金属和电气结构上。如果发生直接雷击，产生的能量会通过isCon®引下线转移到建筑物的接地系统。引下线和需要保护的对象之间不会发生直接击穿。根据不同的类型，isCon®引下线的雷电通流能力经过测试，可以通过150 - 200 kA雷电电流(10/350 μs)，可用于各种领域。

无表面放电的isCon® Professional+引下线是专门为铺设在防爆区域开发和认证的。根据VDE 0185-305-3 (IEC / EN 62305-3)，附加的灰色外护套还可确保防止危险接触电压。  浅灰色isCon®引下线(isCon® ProPl 75 LGR)还可用于地下铺设。如果将其铺设在地面以上，则可以涂上彩色涂层，例如用于外墙的油漆。该产品还满足VDE 0185-305-3第8.1节中对接触电压和跨步电压的保护要求。可以在建筑入口区域用其替换普通引下线的最后3米，以保护人员免受危险接触电压的伤害。

—— 欧宝OBO 工业安装系列 ——

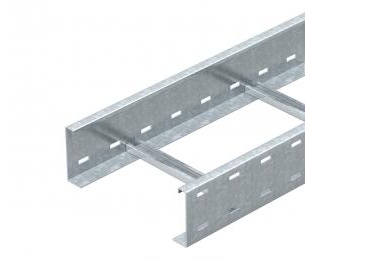

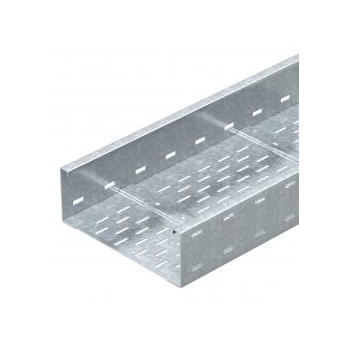

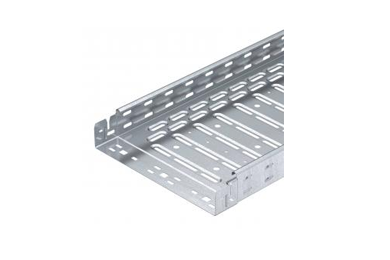

托盘桥架	网格式桥架	电缆梯架

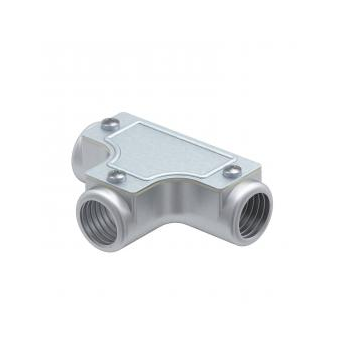

可踩踏式桥架	支架结构	电气安装管道

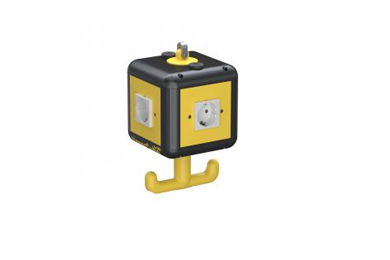

电源装置	暗装和空心墙系统	线槽

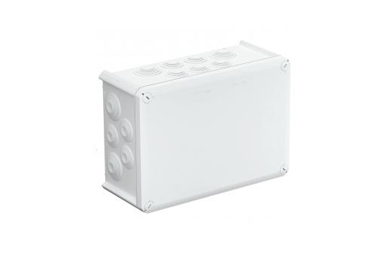

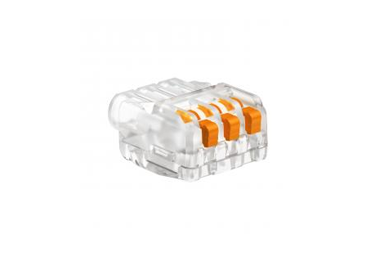

配电箱	接线盒	接线端子

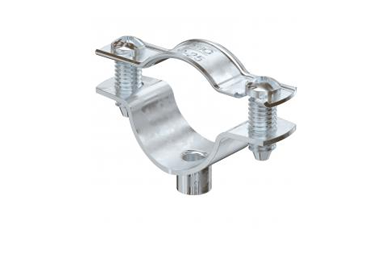

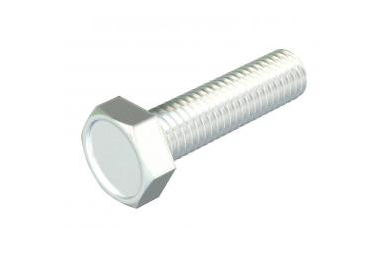

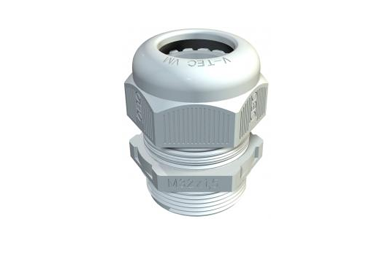

格兰头	安装和紧固夹	锚钉和紧固系统

OBO 桥架产品亮点

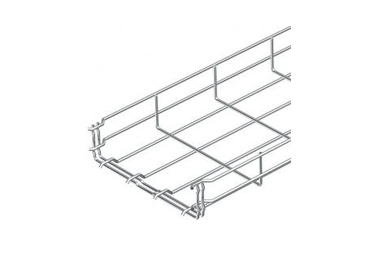

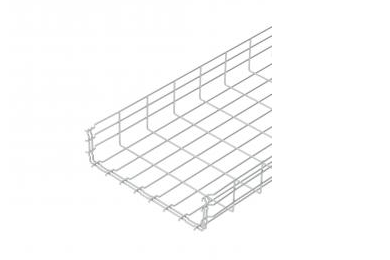

OBO系统创新：配有专利连接系统的GR-Magic®网格式电缆桥架，重新定义了快速安装和灵活性。OBO Bettermann通过标准款GR-Magic®网格式桥架或G型网格式桥架完成了真正的系统创新。得益于OBO开发并获得专利的连接系统，我们的网格式桥架无需工具即可在几秒钟内卡入并完成安装。

进行直线连接时，既不需要连接组件也不需要安装工具。只需连接在一起就能完成安装。这样做省去了连接件，从而节省了成本。在安装过程中，新的GR-Magic®网格式桥架真正做到了在提高速度的同时，不损失稳定性或承载能力。负载测试表明GR-Magic®系统完全等同于传统的螺钉连接。电气特性也令人深信不疑：可以毫无疑问地达到VDE指南0639或新的IEC/EN 61537中的机械和电气参数要求。GR-Magic®系统也可以不用螺丝固定在托臂上。

无限可塑性：网格式桥架不可能总是纵向和直线形式的。根据应用情况，通常必须克服结构障碍，或者必须在水平和垂直方向上进行异常的方向改变。可以使用OBO剪切钳对OBO网格式桥架进行自由切割。安装也很简单，并且经过实践检验：GRS快装连接件无需拧紧即可快速连接适配的桥架。这样，即使是安装现场的意外情况也可以快速安全地处理。

除了快速安装和应用广泛外，OBO创新性还显示了另一个重要优势：在根据DIN 4102第12部分进行的火灾测试中，GR Magic®网格式桥架证明了其耐用性和稳定性，这令人印象深刻。该安装设计采用了15kg/m的电缆负载和1.5m的支撑间距。有了GR-Magic，用于功能保障的线路得到进一步增强。这是一个久经考验、快速且安全的日常安装系统。

Magic G 网格式桥架 – 可直接安装在墙壁和天花板上的系统，即使空间狭小：多功能网格式桥架几乎可以安装在任何地方。G-GRM可以在任何位置直接安装到墙壁和天花板上。通过这种方式确保了空间的利用，特别是在夹层、服务器机房和办公楼区域。干燥的房间、潮湿的环境、户外区域、食品工业或隧道 - Magic G网格式缆桥架具有适用于各种环境的材质。材质有电镀锌、热浸镀锌和不锈钢。灵活的解决方案适用于各种应用场合。

OBO Bettermann的C型网格式桥架系统可以满足负载能力和通用性的高要求。由于采用C形结构，跨距最长可达3米。该系统具侧高为50mm，配备了优化的系统附件，如夹紧连接件，快速连接件，隔板，吊装支架，安装支架等，是整个网格式桥架系统的理想补充。它被用于工业和专业电气安装的所有领域。

系统的实用性不仅仅取决于网格式桥架的基本性能。正是无数的智能细节使得安装变得更加高效。许多可拆卸部件将Magic的基本原则延续到最细微的环节。在所有安装步骤中，易于加工是最重要的特点。转角、侧面固定件、安装板、快速连接件和夹紧连接件等部件完善了快速安装系统。只需将DKU型盖板夹固定在网格式桥架的横向钢丝上即可固定盖板。

只需几个简单的步骤，OBO网格式桥架就可以达到上下方向的调整。由于采用的是网格式结构，所以根据安装情况，桥架可以任意变换方向。45°或90°的标准方向的变化可使用预制成型件、也可在现场自建，以达到所需效果。

可踩踏式电缆桥架：可踩踏式电缆桥架系统可有效保护供电线路现代化工业设施的环境条件对敏感的电线、数据线和控制线路构成了巨大的威胁。灰尘、振动和工业影响构成了恶劣的环境条件。机器和系统的电子装置能够可靠地承受各种应力和应变，这一点变得尤为重要。OBO的可踩踏式电缆桥架系统BKRS为电缆和导线形成一个封闭空间，防止它们受到脏污和踩踏的影响。顶盖过渡处的特殊防尘元件可防止异物进入。

带盖的电缆桥架专为最高负载而设计，因为它们经常被用于带有机器人系统的机器和自动化生产系统领域。电缆管道有 100 mm 和 110 mm 两种侧面高度可供选择。从100到600mm六种不同宽度的电缆管道可用于制造、安装和生产等领域的各种用途。可踩踏式电缆桥架系统的尺寸和材料符合各个行业（例如众多汽车制造商）的准则和要求。宝马和大众等行业巨头已经依赖上OBO的可踩踏式电缆桥架。

自动化生产线和工厂基础建设对能源、电力和数据的要求特别高。为了应对这些挑战，OBO通过BKRS为众多供应线路提供有效保护。根据EN 50085-2-2和EN 61537，防滑电缆桥架在工业环境中可确保最高的安全性，且负载能力通过测试。

可踩踏式电缆桥架系统可以满足任何要求。安装时也是如此。电缆桥架的安装方式多种多样，可满足不同需求。您可以选择：将防滑电缆桥架安装在符合工作场所安全准则的托臂支架上，以避免滑倒和绊倒危险，并确保踩踏高度。用于托臂支架的特殊防护板降低了被绊倒的风险。Z型支架可简单而快速的支撑电缆桥架，并确保踩踏高度。而保护板作为侧板降低了绊倒的风险。在地面铺设电缆桥架最简单快捷的方式是直接在地面安装。较低的踩踏高度和波纹金属盖板的防滑性确保了在任何时候都可以安全作业。

—— 欧宝OBO 建筑安装系列 ——

电气安装线槽	设备安装线槽	配线立柱

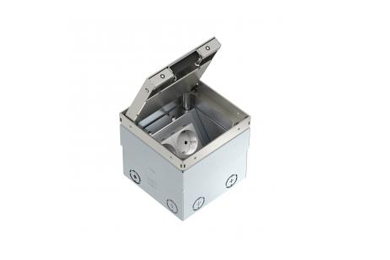

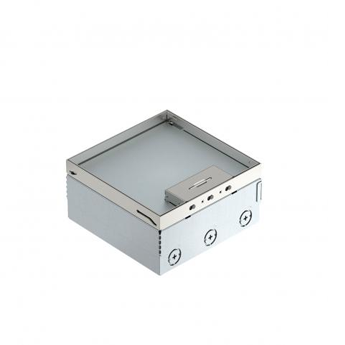

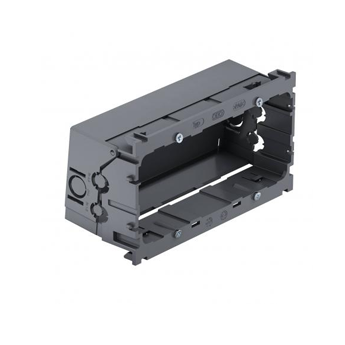

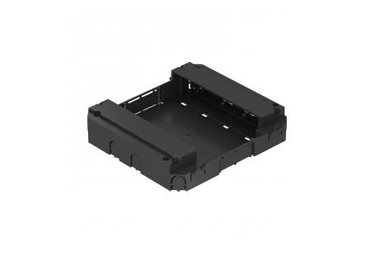

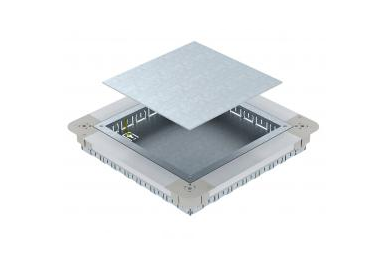

地板下应用	地插和地台箱	安装外壳和支架

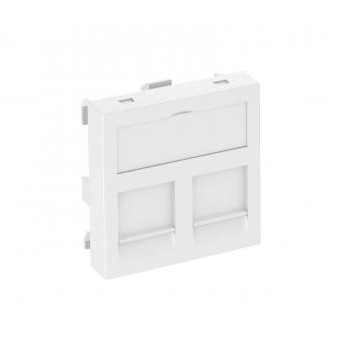

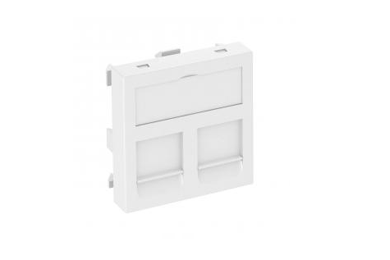

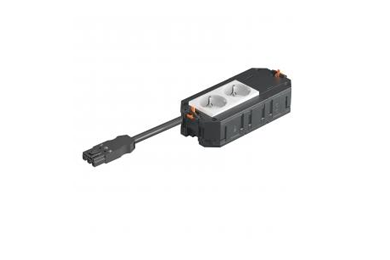

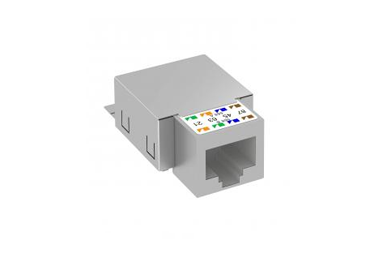

数据技术模块	插座、开关、数据和多媒体技术	可插拔连接技术
