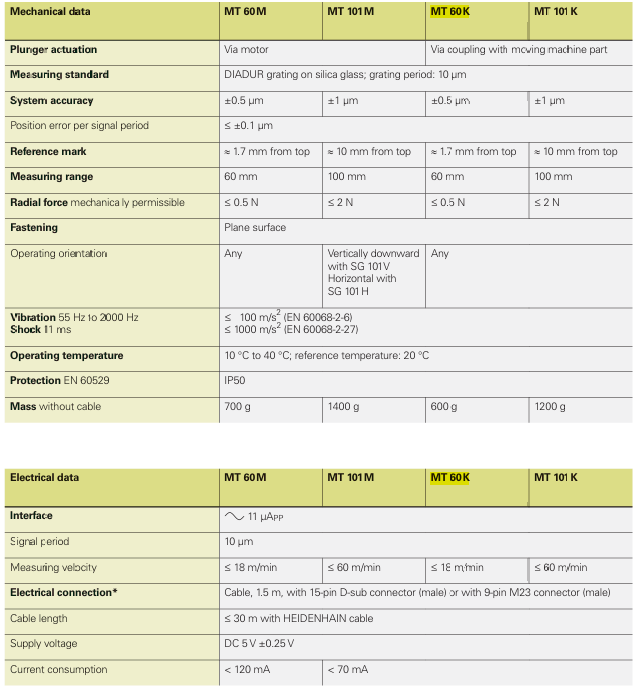

MT 60K 增量式长度计

现货：德国 Heidenhain海德汉 359341-02 增量式长度计

简单地说，成像扫描投影法原理函数光信号产生：双尺度光栅，具有相等或相似光栅周期的相对于彼此移动——比例以及扫描标线。载体扫描标线的材料是透明的，而测量上的刻度标准可能适用于透明或反射表面。当平行光穿过光栅、浅色和深色表面以一定距离投射。索引光栅位于此处。入射光被调制：如果间隙对齐后，光线穿过。如果一个光栅的线条与间隙重合另一方面，没有光穿过。光电池阵列将这些变化转换为光强度转化为电信号。这特殊结构的扫描光栅，过滤光线以产生近乎正弦输出信号。光栅的周期越短结构越紧密，公差必须介于扫描标线和标尺。海德汉ACANTO和海德汉SPECTO测长仪，以及MT 60和MT 100海德汉计量长度计。

Heidenhain CT 2501、CT 6001、MT 60 M和MT 101 M长度测量仪具有一体式移动柱塞的电机。它正在运行通过按钮穿过开关盒或者通过用于外部致动的连接。 CT 2501、CT 6001的测量力，MT 60 M电动长度计可通过三个阶段进行调整开关盒。力保持不变超出测量范围，但取决于运动方向。无论操作方向如何--是否垂直向下测量（带SG 101 V开关箱）或水平（带SG 101 H开关箱）MT 101 M进行持续测量。

通过联轴器进行外部柱塞驱动对于Heidenhain CT 2502、CT 6002、MT 60 K，MT 101 K和特殊版本（无MT 1200、MT 2500的弹簧），以及ST 1288，柱塞可自由移动。 对于位置测量，柱塞是通过联轴器与移动装置连接机器元件。
