ST 3077 增量式长度规

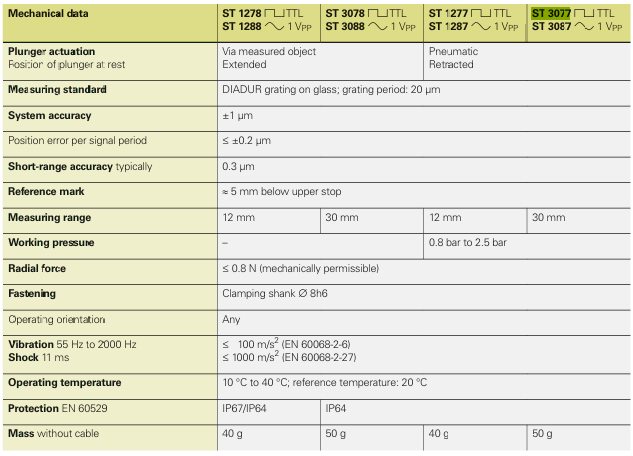

现货——德国 Heidenhain海德汉 ST 3077 93S15 增量式长度计

简单地说，成像扫描投影法原理函数光信号产生：双尺度光栅具有相等或相似光栅周期的相对于彼此移动——比例以及扫描标线。载体扫描标线的材料是透明的，而测量上的刻度标准可能适用于透明或反射表面。当平行光穿过光栅、浅色和深色表面以一定距离投射。

如果一个光栅的线条与间隙重合另一方面，没有光穿过。光电池阵列将这些变化转换为光强度转化为电信号。这特殊结构的扫描光栅掩模版过滤光线以产生近乎正弦输出信号。光栅的周期越短结构越紧密公差必须介于扫描标线和标尺。Heidenhain 海德汉 ACANTO和海德汉SPECTO测长仪，以及MT 60和MT 100海德汉计量长度计成像原理。
