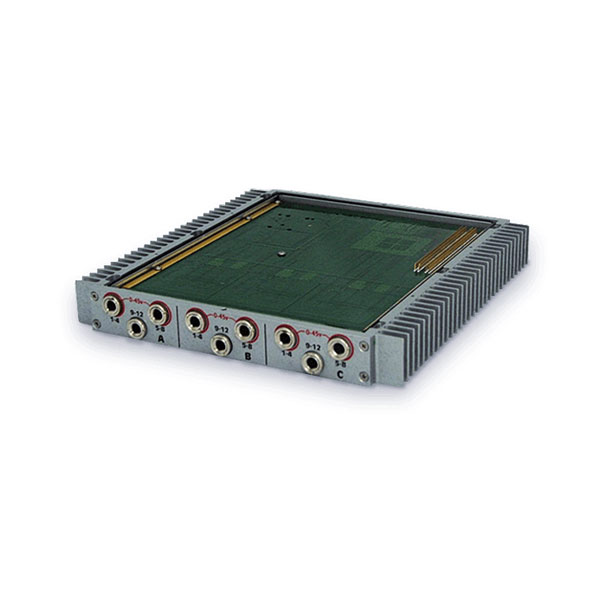

HBM Somat  eDAQ数字输入/输出层（EDIO）

HBM Somat  eDAQ数字通道中集成了18个可配置的脉冲计数器。通过使用车辆总线智能模块，一层还可以支持多达两个独立的车辆总线接口。该GPS通信端口被设计成与SOMAT GPS设备工作。

物理

尺寸： 9.2英寸（宽）x 9.7英寸（长）x 1.3英寸（高）（23.4厘米（宽）x 25 厘米（长）x 3.3 厘米（高））
重量： 4.4磅（2.0千克）
温度： -20°至65°C
连接器：（11）Somat M8内壁隔板连接器

输入项

数字量输入/输出

输入数量： 24
电压范围：
稳态： -0.2至+45 VDC
短期瞬变： -0.4至+100 VDC
传感器功率： 5V或12V @ 1A
阈值电压精度： +/- 20mV
输入开关阈值电压可编程

宽范围数字输入

输入数量： 12
电压范围：
稳态： -45至+45 VDC
短期瞬态： -100至+100 VDC
传感器功率： 5V或12V @ 1A
阈值电压精度： +/- 20mV
输入开关阈值电压可编程

脉冲计数器

输入数量： 18个
脉冲计数器模式：脉冲宽度周期，脉冲开启周期，脉冲率和正交解码器
脉冲率和正交：将上升沿脉冲计数为1MHz。脉率超过40亿。
脉冲宽度周期和脉冲导通周期：使用s 5MHz时钟（200 nSec分辨率）
测得频率测量值： .0012 Hz

包括

（9）Somat SAC-TRAN-MP-2传感器电缆（2 m）
