摇臂式贴标手臂

所属品牌:德国CAB

产品型号:3214

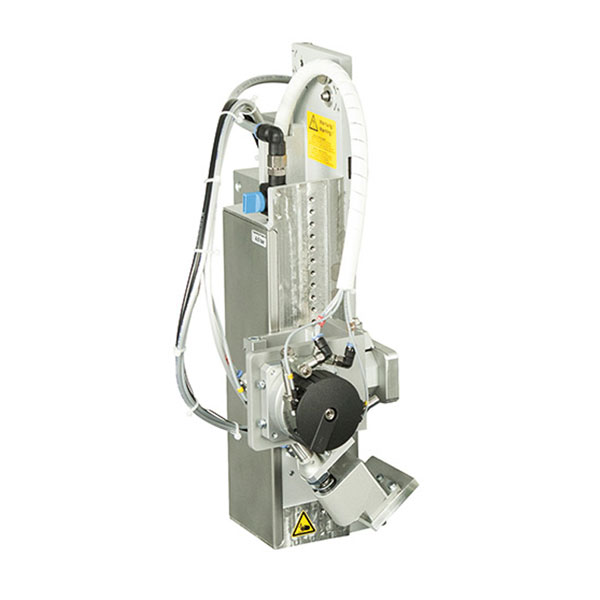

德国CAB摇臂式贴标手臂 3214,针对极小标签到中型标签的精准即时贴标.标签在打印同时就会由垫片所吸附。旋转气缸会摆动到贴标位置上,气缸会将标签放置于产品上转动角度及行程长度皆可调整。垫片在标签剥离板前就会定位,建议由产品侧面进行贴标。

  • 商品描述
  • 商品询价热度

德国CAB摇臂式贴标手臂3214

德国CAB摇臂式贴标手臂

压贴垫片

使用压贴垫片可精准将标签压贴于平坦和 凹凸不平的的产品表面上。


压贴垫片加装标签挡板

使用较小标签时标签挡版可确保标签精准 定位于产品上。


压贴垫片加装泡棉缓冲贴片

贴标于坚硬表面上泡绵缓冲贴片能有效降低噪音。可有效运用于结构粗糙的产品表 面或细微的表面不平整。

吹贴垫片

针对脆弱的产品表面或行进中的产品。标签可透过气压喷射于产品表面上完成吹 贴动作。可设定气缸停止在离产品表面 5-10mm 之距离。


CAB摇臂式贴标手臂技术参数


规格数据压贴垫片压贴垫片加装
泡棉缓冲贴片
压贴垫片加装标签挡板吹贴垫片
3214 L/R 11 F3214 L/R 12 F3214 L/R 61 F3214 L/R 2100
标签宽度 Hermes+2 mm
标签宽度 Hermes+4 mm
4 - 5810 - 5810 - 5810 - 58
10 - 11410 - 11410 - 114-10 - 80
标签高度 Hermes+2 mm
标签高度 Hermes+4 mm
5 - 808 - 805 - 8010 - 80
8 - 808 - 808 - 8010 - 80
产品位置 静止
产品位置 直线移动
standardstandardstandardstandard
---standard
侧面贴标standardstandardstandardstandard
产品高度          固定standardstandardstandardstandard
与标签剥离板的距离 mm250 - 280250 - 280250 - 280250 - 280
水平线性滑轨 mm5 - 305 - 305 - 305 - 30
摆动角度45° - 95°45° - 95°45° - 95°45° - 95°
最大垫片深入凹槽高度 F mm303030-
运作气压值 bar4,54,54,54,5
贴标速度1) 贴标循次数/分20202020
