前侧贴标手臂 3014 / 3016

所属品牌:德国CAB

产品型号:3014 / 3016

德国CAB前侧贴标手臂 3014 / 3016,针对行进中包装的即时贴标。标签会先被置于包装前侧或后侧。可从包装的所有方向进行贴标。垫片在标签剥离板前就会定位。标签在打印同时就会由垫片所吸附。使用旋转气缸将标签置于产品上。传感器可侦测包装并操作摆臂在贴标后将压贴垫片移动到起始位置。

  • 商品描述
  • 商品询价热度

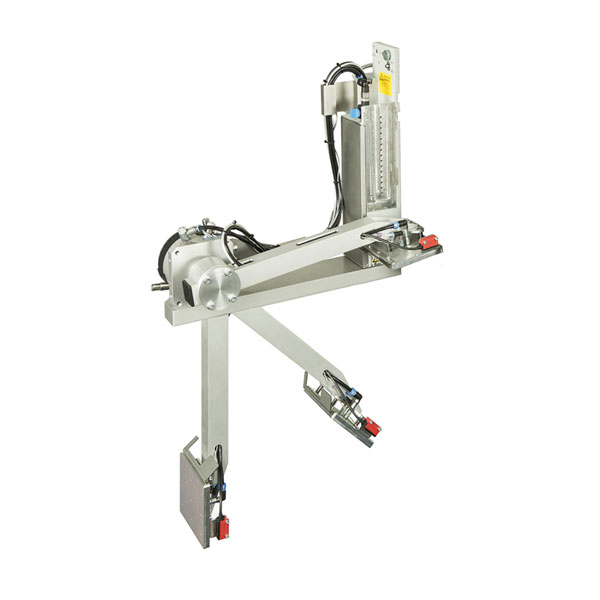

德国CAB前侧贴标手臂 3014 / 3016

德国CAB前侧贴标手臂

压贴垫片

使用压贴垫片可精准将标签压贴于平坦和凹凸不平的的产品表面上。


吹贴垫片

标签可透过气压喷射在离产品表面 5-10mm 之距离完成吹贴动作。


压贴垫片加装弹簧伸缩

加装弹簧伸缩吸附板可贴标在倾斜达 15° 的平面上。垂直偏移值在标签区域内可达 10 mm 的高度。


CAB前侧贴标手臂技术参数


规格数据压贴垫片压贴垫片加装弹簧伸缩吹贴垫片
3014/16 L/R 11003014/16 L/R 31003014 L/R 2100
标签宽度 Hermes+4 mm
标签宽度 Hermes+6 mm
25 - 11480 - 11425 - 114
25 - 17480 - 174-
标签高度 Hermes+4 mm
标签高度 Hermes+6 mm
 8- 25080 - 25010 - 100
25 - 25080 - 25025 - 100
产品位置 静止
产品位置 直线移动
standardstandardstandard
standardstandardstandard
贴标位置 上方
贴标位置 侧面
贴标位置 前侧
贴标位置 后侧
standardstandardstandard
standardstandardstandard
standardstandardstandard
standardstandardstandard
产品高度    可变动standardstandardstandard
摆臂长度2) mm200/300/400200/300/400200/300/400
摆动角度0-90°0-90°0-90°
运作气压值  bar4,54,54,5
贴标速度1) 贴标循次数/分151515
  1. 由手臂长度 100 mm 、标签高度 40 mm、打印速度 100 mm/s 所计算得出

  2. 摆臂长度定义为达 90° 的贴标位置(标签下边缘)在 Hermes+ 机座区域下方
