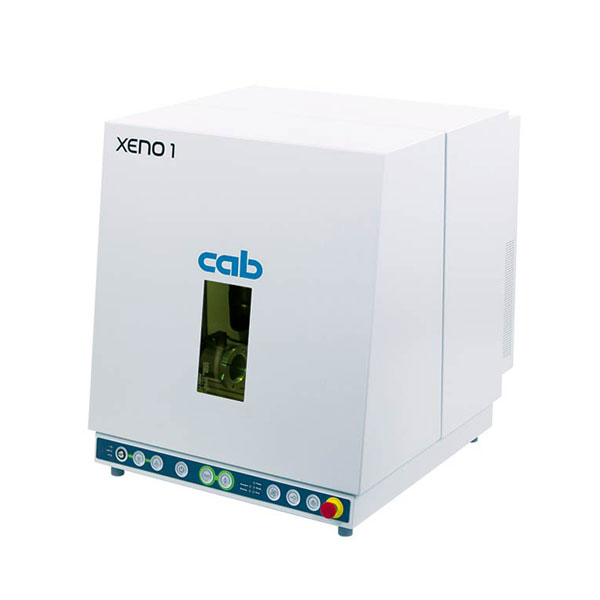

XENO 1 迷你型激光打标系统

所属品牌:CAB

产品型号: XENO

德国CAB XENO 1 迷你型激光打标系统,为占用空间极小的轻巧桌上型机种。XENO 1 相当适合用于金属或塑料材质的打标。XENO 1 满足了 cab 激光打标系统于市场产品线中的低价位空缺,且仍然符合工业用机种的高标准。

点我询价
  • 商品描述
  • 商品询价热度

德国CAB XENO 1 迷你型激光打标系统

 XENO 1 激光打标系统

德国CAB XENO 1透过马达带动的 Z 轴及放大对焦器,打标平台的高度调整及对焦移动可达 180 mm。在附有刻度的打标板上,振镜头由软件自动控制。XENO 1 激光打标系统,依据不同镜头镜片的型号差异,打标区域的尺寸分为 112 x 112 或 180 x 180 mm。打标区域可从置中的位置向右推移至边缘。借由定位校正激光可事先模拟打标作业。XENO在电动门关闭时,设备内侧安装的 LED 灯可以协助作业人员观察工件作业状况。工件固定机构可安装于凹槽板上。旋转轴治具专门应用在圆柱体工件的处理。搭配放大对焦器可轻易调整打标平台。

自动电动门开启及关闭的时间皆在两秒内。材料可从三个侧面手动或借由自动系统置入。有害粒子、尘埃或气状污染物透过抽气过滤装置进行处理。抽气过滤装置被列为激光打标系统的配件出售。CAB XENO 1搭配性的激光打标机编辑软件 cabLase 设计版面的编排、操作打标的进行及监控处理的过程。性能等级 d 的分级保障了设备的高安全性。XENO 1 遵循 RoHS 及 REACH 这类法定的环保指令及法规。


CAB XENO 1 激光打标系统参数



7.17.27.37.4
  激光打标系统XENO 1
激光光束源脉冲掺镱光纤激光
    高连续激光输出功率 W2030
     脉冲能量mJ1
     激光波长nm1,064
     激光光束品质M 2<1.6
     脉冲宽度ns120
     脉冲重复率kHz20 - 60
定位校正激光/ 放大对焦器
     激光波长nm650
     连续激光输出功率mW<0.4
平场聚焦透镜160.1254.1160.1254.1
     工作距离mm202302202302
     打标区域mm112x112180x180112x112180x180
工作空间高度mm180100180100
工作空间宽度x深度mm500 x 250
凹槽板宽x 高x 深x 间距mm500 x 20 x 250 x 25
Z 轴电动行程mm210
     定位精准度mm±0.1
     重复精准度mm±0.1
     移动速度mm/s20
内侧工作空间照明LED 灯
电动门电动开启/ 关闭
工件重量kg30
尺寸及重量
机器宽x 高x 深mm580 x 660 x 700
机器重量approx. kg50
激光防护窗宽x 高mm100 x 200
抽气装置
     可弯曲的软管吸头NW mm38
     吸入口NW mm50
操作环境
电源供应100-240 VAC, 50/60 Hz
耗电量待机<35 W / 一般操作150 W -200 W
温度/湿度操作过程+5-35 °C / 10-85 % 非凝结状态
温度/湿度封存状态0-60 °C / 20-85 % 非凝结状态
温度/湿度运送途中–25-60 °C / 20-85 % 非凝结状态
安全认证CE, FCC class A
激光等级EN60825-1等级 1
性能等级d
操作面板
LED 显示电源、就绪、发射、错误、打标
带灯按键操作开/关
放大对焦器开/关
抽气装置开/关
LED灯开/关
启动
Z轴上/下
旋转轴治具左/右
电动门开/关
开关紧急气阀
键形开关自动/ 手动
监控
安全回路关闭
收集错误资讯激光打标机
抽气装置
传输接口
工作空间旋转轴治具
数位I/O接口
机身背面2 x以太网络TCP/IP
数位I/O接口( 24 V专用)
抽气过滤装置AF5
外部启动开关、外部紧急气阀开关
