100/180/300上板架

所属品牌:德国CAB

产品型号:100/180/300系列

德国CAB上板架100/180/300系列,能够垂直也可以水平方向放置以便插入 PCB 板。PCB 上板架的宽度可自由调整并根据各种 PCB 板的尺寸需求进行组装。针对不同类型的 PCB 板有 100, 180 及 300 mm 高度的 PCB 上板架可供选购。

  • 商品描述
  • 商品询价热度

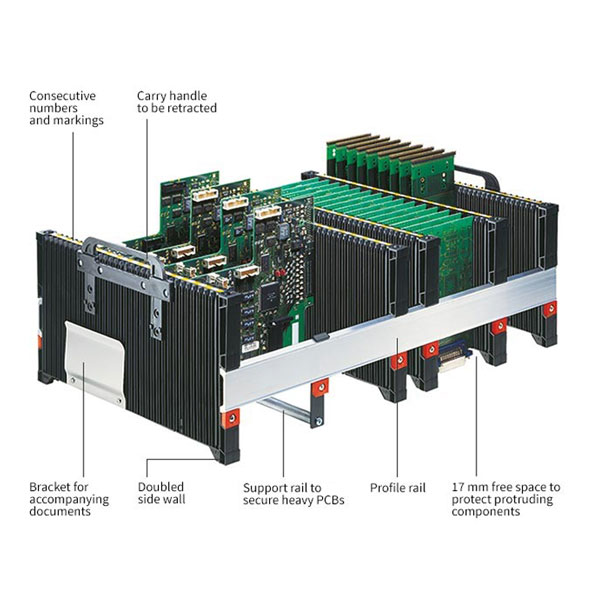

德国CAB PCB上板架100/180/300系列

CAB PCB上板架


CAB 32 个间距为 10 mm 的插槽让 PCB 上板架可容纳的装填密度达到最大值。安全的插槽设计,插槽的入口采漏斗状设计以确保 PCB 板可安全插入。借由贴上的黄色条纹标记指示出确切的插入位置并防止手动插入 PCB 板时歪掉。


简便迅速的安装流程

侧板可在导轨上任意调整。将两片 PCB 板插入外侧可调整的插槽,上方的侧板再紧压 PCB 板并以螺丝固定。


坚固且抗扭力

双层结构的设计让侧板极其坚固。如有耐机械力及高热的需求,侧板可另外以金属管加固。


插槽防护盖

cab为了避免 PCB 板插入 PCB 上板架时伤到电子元件,未使用的插槽可用插槽防护盖盖住。


可堆叠

PCB 上板架可透过外侧边缘的钻孔及销子堆迭。侧板底部的凹槽设计便于抬起 PCB 上板架。


直立式放置

插入的 PCB 板在焊接处理前必须以水平方向存放。为此cab  PCB 上板架采直立式放置。


运输容器

运输时 PCB 上板架可放入 600 x 400 或 400 x 300 mm 标准尺寸的容器中。可伸缩的手把让 PCB 上板架可轻易放入及取出。


负重时的侧板挠度

为了保障 PCB 板插入插槽的安全性,侧板的最大挠度不能超过 1.0 mm。挠度数值的计算透过 PCB 上板架有 16 块间距互为 20 mm 且单一重量为 500 g 的 PCB 板的情境得出。


导致临界力产生的情况:

将 PCB 上板架的侧板水平置于桌面并随意举起。

运送时将 PCB 上板架放置的状态从垂直改为水平。


CAB 100/180/300系列PCB上板架参数


规格资料100180300
材质聚丙烯
颜色
表面阻力依照 DIN EN 61340-5-1 的标准为 < 109
尺寸
插槽宽度 mm2.84.03.5
插槽深度 mm2.02.52.5
插槽总数323232
PCB 板之间的距离 mm101010
总负载为 8 kg 时的挠度
温度 23°C 无强化处理1.00.80.4
温度 23°C 经强化处理0.50.4-
温度 70°C 无强化处理--0.8
温度 70°C 经强化处理0.90.7-
