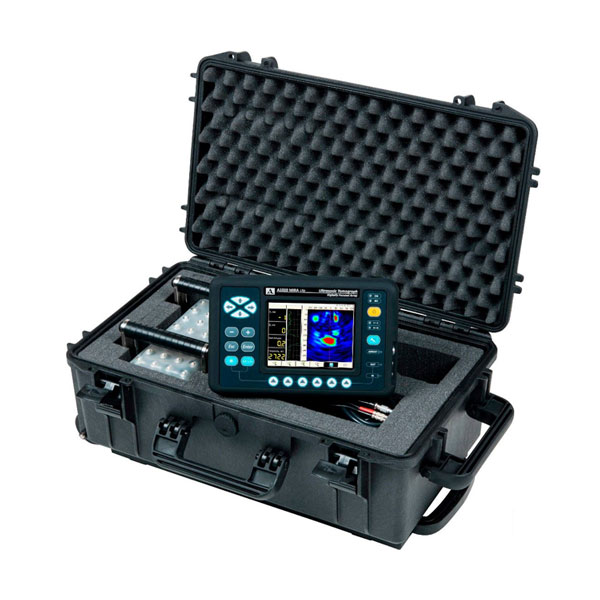

低频超声层析成像系统

所属品牌：德国ACS

产品型号：A1020 MIRA LITE

德国ACS LITE A1020 MIRA-lite是一款低频超声层析成像系统，用于手动超声测试，2D和3D可视化以及混凝土和钢筋混凝土结构的质量评估。

点我询价

商品描述
商品询价热度

德国ACS低频超声层析成像系统

低频超声层析成像系统

实时B扫描图像

新一代耐磨DPC传感器

出色的近场分辨率

可选的Full-3D采集模式

通过INTROVIEW®进行可视化

通过3D成像进行整体评估

新颖的裂纹筛分功能

A1020 MIRA-lite仪器是一种通用的手持式轻巧低频超声设备。这是一个完全自动化的系统，用于采集，地形处理和评估脉冲回波超声数据。该传感器系统包含一个矩阵天线，该矩阵天线由32个（8个块，每个块包含4个元素）低频宽带横波干点接触（DPC）换能器组成，具有陶瓷耐磨头，可在粗糙表面上长期无耦合剂操作。

A1020 MIRA-lite专门用于由混凝土，钢筋混凝土和石材制成的无损检测结构，且具有单侧通道。它可以通过检测局部夹杂物，空腔，空隙，分层，非灌浆区域和裂缝以及物体厚度测量来估计材料完整性。该系统的典型应用领域是钢筋混凝土建筑，设施，桥梁，隧道，公路，飞机场的建设以及运营/维护。此外，该仪器可用于采矿业以评估可开采矿物的质量。

A1020 MIRA-lite借助ACS提供的软件INTROVIEW-CONCRETE（交付量），通过三维可视化和检查结果的文档化，可以快速有效地测试大型物体。

A1020 MIRA-lite技术参数

传感器系统	内置矩阵天线阵列
天线阵列中的换能器数量	32
天线阵列中使用的换能器类型	带有陶瓷耐磨头的低频横向横向干点接触式换能器
标称换能器频率	50 kHz的
模拟带宽	10至100 kHz
在混凝土中的渗透深度	高达1000毫米
钢筋混凝土的渗透深度	高达400毫米
由蓄电池供电的仪器连续运行的时间不少于	8小时
平均使用寿命，不少于	5年
工作温度	-10至+ 50°C
换能器阵列尺寸	220 x 110 x 90毫米
电子块尺寸	260 X 165 X 85毫米
屏幕尺寸	5.7英寸
实时可视化：	高达8 Hz
断层扫描合成中的A扫描数量	64
板上的可视化模式：INTROVIEW的可视化模式：	A扫描，横截面B扫描全景B 扫描，C扫描，D扫描， 3D视图（纹理贴图，ISO表面，强度投影）
资料介面	USB 2.0
