空气耦合超声波接收器

所属品牌:德国ACS

产品型号:A1560 SONIC-AIR

德国ACS A1560 SONIC-AIR空气耦合超声波接收器,通用OEM超声波脉冲接收器电子前端/探伤仪,带有无线数据接口,设计用于实验室以及工业测量和测试应用中的系统集成。A1560的脉冲发生器和接收器非常适用于各种空气耦合压电传感器。该仪器具有集成的累加器和无线数据传输功能。

点我询价
  • 商品描述
  • 商品询价热度

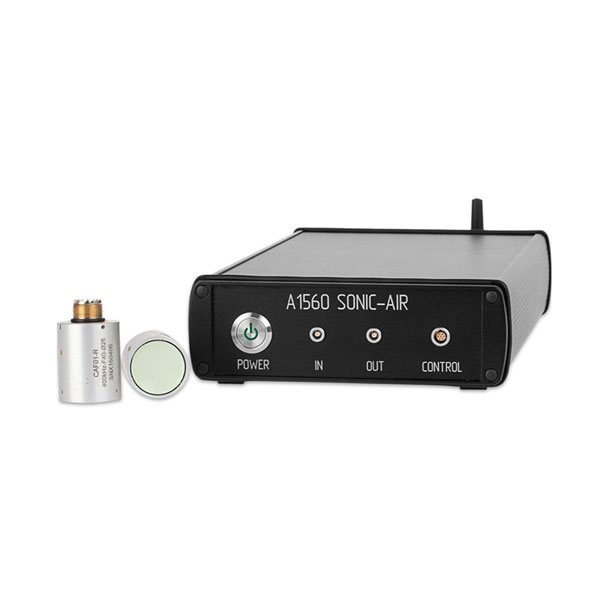

德国ACS A1560 空气耦合超声波接收器

 空气耦合超声波接收器

直通

导波单侧接入传输

复合材料和塑料上的空气耦合超声数据采集应用


ACS A1560 空气耦合超声波接收器参数



发射机

变送器输出电压,可调节变送器频率,V200伏
替代方案:变送器输出电压,用于固定变送器频率,V800伏
励磁顺序0.5至5.0周期
脉冲再摆率,Hz1 – 1.000赫兹
接收器
数据采集向量的长度,样本128k
采样率(MHz)10、25、50、100
滤波器频率(FIR)HF 10,20,40,100kHz; 低频750kHz
接收带宽10 – 750 kHz
放大器动态范围,dB0至80
衰减器的动态范围,dB-20至0
增益设定范围从0到100 dB,步进1 dB
DAC功能的可编程点数128k
DAC功能的动态范围40分贝
平均系数1至256
电源供应
嵌入式电源内置电池
电池工作时间(PRR高时不间断运行)5小时
电池充电时间2.5小时
外接电源直流15 V,4A \交流110-250 V
尺寸和重量
电子模块的尺寸260х156х43毫米
电子模块重量800克
工作温度范围从–20到+45ºC
数据接口
无线以太网54 MbitIEE802.11n
以太网100 Mbit
外部触发输入TTL
