信号转换器SK 1SC-1D

所属品牌:kuebler库伯勒

产品型号:SK 1SC-1D

库伯勒Kuebler SK 1SC-1D信号转换器,是一款将正弦余弦编码器和类似测量系统的输出信号转换,相乘并将其分为增量脉冲信号。考虑到可调节的乘法器,从输入的正弦-余弦电压信号的每个周期内插相应数量的输出脉冲。如有必要,也可以在发行前将它们共享。所有设置都是通过8针DIL开关进行的。

  • 商品描述
  • 商品询价热度

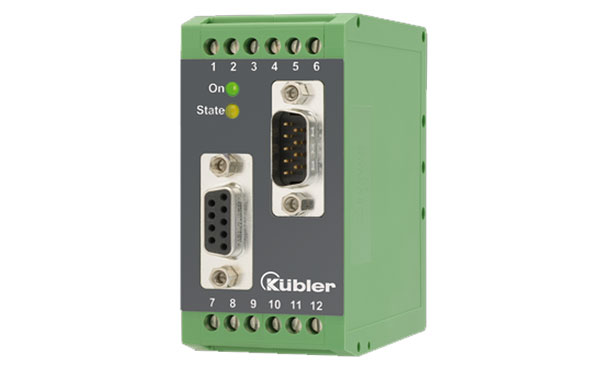

库伯勒Kuebler SK 1SC-1D信号转换器

 SK 1SC-1D信号转换器

在PLC中将SinCos信号集成为方波信号

尺寸 40毫米x 79毫米x 91毫米

工作温度 0°C至45°C

防护等级 IP20

可以对SinCos信号进行插值

可以与编码器和传感器结合使用

可以对转换器进行各种控制(HTL,TTL / RS422)

将标准电平为1Vss的正弦信号转换为增量方波信号。

输出A,/ A,B,/ B,0,/ 0(RS422 / TTL)和A,B,0(18至30 V HTL)

插值的可调倍数,范围为1:5至1:50。

可调分频器1:1至1:128以降低输出频率。

正弦输入频率0至400 kHz、方波输出频率高达4 MHz。

可切换的毛刺滤波器。广泛的功能,例如触发错误的控制输入,控制输出“错误”


库伯勒 SK 1SC-1D信号转换器参数



接口输出TTL / RS422
HTL
编码输入Sin +,Sin-,Cos +,Cos-,Ref +,Ref-,VM
编码输出A,B,0
A,A |,B,B |,0,0 |
输入频率400,000赫兹
输出频率4,000,000赫兹
电源电压直流18-30 V
