带节流阀双作用铰链夹

所属品牌:罗姆希特Roemheld

产品型号:B1.8268

Roemheld罗姆希特B1.8268带节流阀双作用铰链夹,是一种低成本的液压夹紧元件,具有许多安装和连接的可能性。如果夹紧杆完全缩回,则可以实现夹具的无障碍装卸。

  • 商品描述
  • 商品询价热度

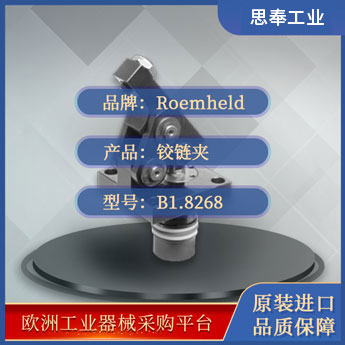

Roemheld罗姆希特B1.8268带节流阀铰链夹


压力范围低压液压端口管道螺纹和带有O形圈的歧管连接
类型铰链夹加长活塞杆没有
运作双动夹紧力[kN]2.6
设计上法兰夹紧行程[mm]2.1
夹紧杆没有夹紧杆工作压力[bar]70



Roemheld罗姆希特B1.8268工件中比夹紧杆稍宽的夹紧凹槽就足以用作夹紧表面。特殊的运动学特性使夹紧几乎不受工件侧向载荷的影响,而侧向载荷对变形非常敏感。B1.8268管线设计用于70 bar的工作压力直接连接至机器液压系统。 对元件加压时,活塞向上移动,并向前旋转铰链上方的夹紧杆,同时向下旋转至工件上。活塞力偏离了180°,可以用作夹紧力而几乎没有效率损失。如果夹紧面的高度恰好在夹紧范围的中心,则不会在工件中引入任何侧向载荷。
