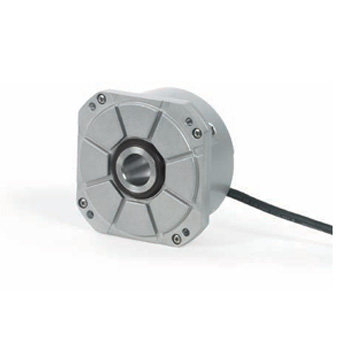

RON 285C带轴承和定子的编码器

现货直发--德国 Heidenhain 海德汉 358699-01 增量角度编码器

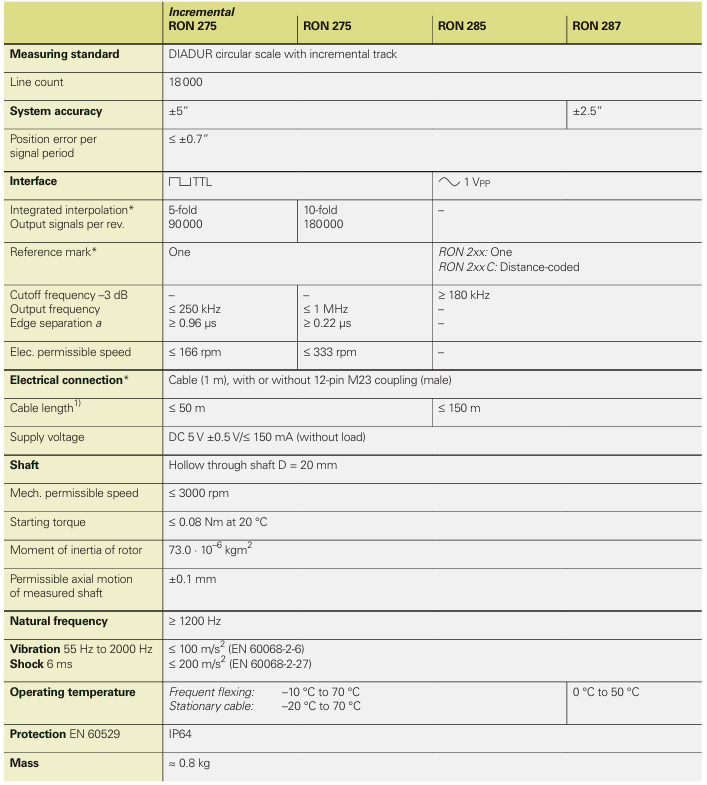

海德汉 RON 200系列，紧凑设计的增量角度编码器，系统精度为±2.5英寸 / ±5英寸，集成定子耦合，空心通轴，直径∅20毫米，每转数信号周期：含集成插值后可达180,000，接口：TTL，1 VPP。

Heidenhain RON 200系列角度编码器采用集成定子联轴器，可轻松将测量轴直接连接到角度编码器的轴，由于其高线路数达18,000条，RON 200系列角度编码器可以传输正弦波输出信号或在编码器内额外插值的方波信号。

海德汉光学扫描编码器采用了由周期性结构（即刻度）组成的测量标准。这些刻度被应用于由玻璃或钢材制成的载体基底上。对于测量长度较长的编码器，则使用钢带作为刻度基底。Heidenhain 采用以下专门开发的光刻工艺制造精密刻度： DIADUR：玻璃上极其坚固的铬线（典型栅距：20微米），或玻璃上的三维铬结构（典型栅距：8微米）；METALLUR：由金上金属线组成的耐污染刻度；典型栅距：20微米；SUPRADUR相位光栅：光学三维平面结构；特别耐污染；典型栅距：8微米及更精细；OPTODUR相位光栅：光学三维平面结构，具有特别高的反射率；典型栅距：2微米及更精细。

这些工艺与非常精细的光栅周期相结合，能够实现高边缘分辨率和分度尺的优异均匀性。结合光电扫描方法，这些特性对于获得高质量的输出信号至关重要。
