扭矩传感器在电机测试中的应用

德国HBM传感器公司是专业生产力学传感器国际公司,是一个基于应变式称重传感器,自成立以来hbm称重传感器远销全世界上30几个国家?,在多个国家设立了分支机构或办事处,生产基地遍布美洲、东欧、中国等地。提供从虚拟到真实的物理测量的产品和服务,从1950年成立起, HBM传感器便在测试和测量领域具有极高的声誉, 在多种工业领域为客户提供高精度,高可靠的传感器。

拥有高精度的检测仪器对于电机测试数据的可靠性尤为重要,直接关系到检测结果的真实性。随着国际合作交流的进一步深入和国内对电机测试精度要求的不断提高,将会有更多的检测机构和企业使用HBM扭矩传感器。


HBM传感器性能介绍

T10F扭矩传感器可测量扭矩和转速,是一款扭矩法兰,采用测量剪应力替代扭矩应力对扭矩进行测量。这种技术是HBM公司的专利。它设计紧凑,占有非常小的空间;高侧向的防护允许连接轴直接与法兰连接,无须其他支撑轴,并且可以承受更高的动态负载;其极高的抗扭刚性消除了扭矩的共振。由于扭矩测量法兰的工作不依靠轴承和滑环,因此是完全免维护的。它采用了模块化的设计结构,其额定扭矩分别为50 N-m、100N·m、200N·m、500N·m、1kN·m、2kN·m、3 kN·m、5 kN·m和10 kN·m,精度可达0.1%,额定转速可达8 000—15 000 r/min,最低可测2 r/min的转速。测量值通过电压和频率信号输出,配以HBM的放大器可直接与计算机相连,进而使后续数据处理,分析工作更方便。

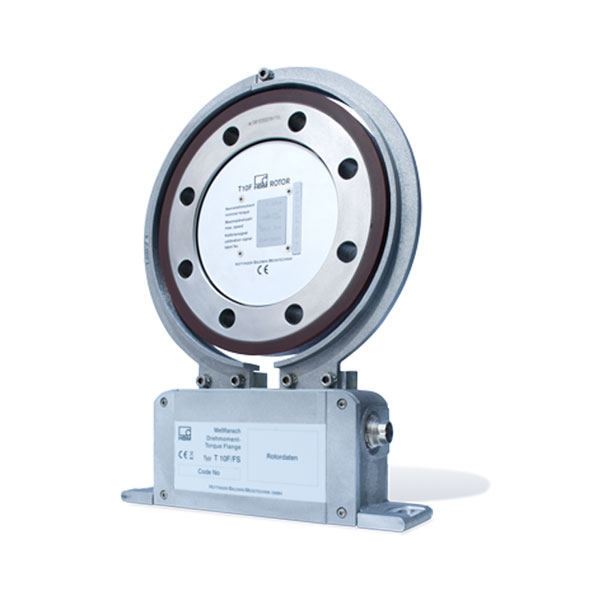

HBM T10F 扭矩传感器法兰


HBM传感器的安装

机械联接

机械联接是HBM公司推荐的安装方式。为了避免传感器变形而产生的附加弯矩,安装时必须使被测电机、传感器、负载三者有较好的同轴度,两个半联轴器间应留有一定的间距。为降低安装难度又不影响传感器的正常使用,在联轴器和传感器之间安装了膜片结构。膜片一般需2片成对使用,以吸收由于安装误差而引起的径向力。该传感器是一台精密仪器,在安装时法兰螺栓要用力矩扳手按照表1中的值设定拧紧力矩,否则对传传感器的精度有较大的影响;其次,被测电机、传感器、负载三者应该处于一个稳定的刚性基础上,必须避免各部件发生振动。

动态扭矩测量

T40FM动态扭矩测量


电气连接

MP60是HBM传感器配套使用的放大器,可将传感器发出的电压或频率信号转换成标准信号在放大器上显示;也可通过放大器上的D.Sub口与计算机相连直接将测试数据采集到计算机上,再进行数据的后续处理。信号线在连接时要注意接头方向。连好后拧上锁紧螺丝,以达到更好的屏蔽效果,使测量信号免受干扰。在传感器和测量放大器之间的连接线推荐使用HBM的低电容屏蔽电缆。如果要将电缆线延长,要保证接头处的接触电阻较低,对外有良好的绝缘和屏蔽。不要将测量电缆电机的电源线、控制线平行放置(若达不到这个要求,那必须保证它们之间的距离不得小于50 cm)。


配套使用的放大器MP60的设置

确认机械联接和电气连接之后,就可以打开DC 24 V的传感器供电电源,对传感器进行参数设定。参数设定主要分以下几步:

(1)进入设置模式,先在“PARAM.SET”的次级目录“Load”的参数设为“Factset”,再按使用说明书设置参数;

(2)传感器的扭矩系数应按最近校准证书给出的值设置;

(3)显示值的小数位数见表2,修改目录为DecPoint(DISPLAY)。

参数设定完成后,就可以按照检测方法进行相应的电机检测了。根据需要,可使用HBM公司的相应软件对测量数据采集和分析。


HBM传感器产品应用范围
