电平转换器

所属品牌:kuebler库伯勒

产品型号:PW 1D-1D

库伯勒Kuebler PW 1D-1D电平转换器,用于数字信号的分离和转换。通用电平转换器,方向解码器和电势隔离放大器PW 1D-1D在输入处接受单轨和双轨增量编码器信号,这些信号可以实现为RS422 / TTL或HTL电平(10 ... 30 V)。如果信号与旋转方向有关,则可以通过通道A和B的90°相位偏移或通过静态方向信号来指定方向。


  • 商品描述
  • 商品询价热度

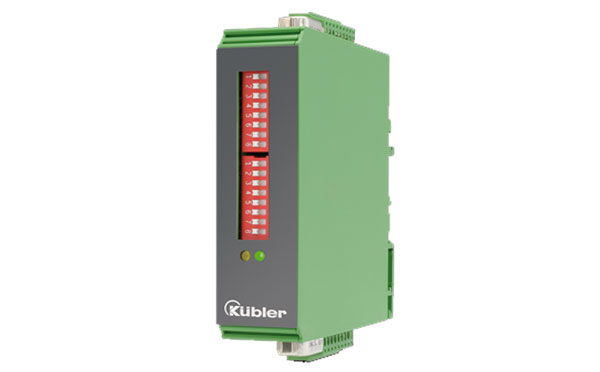

库伯勒Kuebler PW 1D-1D电平转换器

 Kuebler  电平转换器

尺寸 22毫米x 102毫米x 102毫米

工作温度 0°C至45°C

防护等级 IP20

连接方式 螺丝端子、Sub-D连接器

方向解码器功能

电位分离

高频范围

高频范围高达500 kHz

电位隔离放大器

电平转换器和方向解码器,用于增量编码器信号

传感器与控制之间的电气隔离

带有方向信号输入的老式控制器的电平调节

从TTL转换为HTL,反之亦然

电压侧电平调整至应用

信号输入(A,/ A,B,/ B,0,/ 0),可调至HTL,TTL或RS422电平

处理定向,同步,异步和单轨信号

信号输出(A,/ A,B,/ B,0,/ 0),可调至HTL,TTL或RS422电平

将A / B方向信息(90°)转换为静态方向信号,反之亦然

通过Sub-D连接器或插入式螺钉端子进行编码器连接



库伯勒Kuebler PW 1D-1D电平转换器


接口输入TTL / RS422
HTL
接口输出TTL / RS422
HTL
编码输入A,B,0
A,A |,B,B |,0,0 |
编码输出A,B,0
A,A |,B,B |,0,0 |
输入频率500,000赫兹
输出频率500,000赫兹
电源电压5 ... 30伏直流电
