RCN 2581高精度绝对角度编码器

现货直发--德国 Heidenhain 海德汉 1244624-01 绝对角度编码器

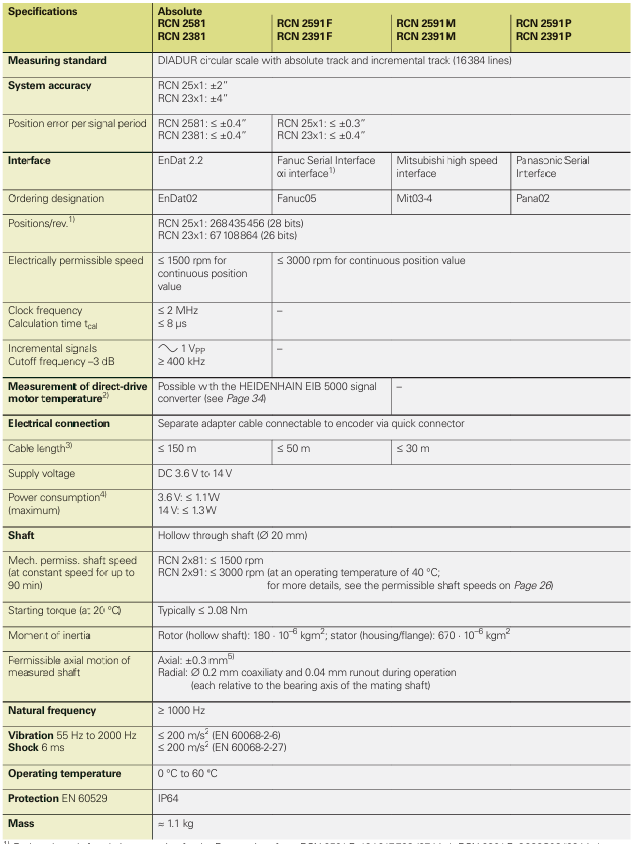

海德汉 RCN 2001 和 RCN 5001 系列，绝对角度编码器，系统精度为±2英寸 / ±4英寸，集成定子耦合与温度传感器，空心通轴，高允许轴速，配备功能安全。

大多数 HEIDENHAIN 编码器采用光电扫描原理。光电扫描是非接触式的，因此不会产生磨损。这种方法甚至可以检测到宽度仅为几微米的极细刻度线，并产生信号周期非常短的输出信号。测量标准的栅距越精细，光电扫描的衍射效应就越大。海德汉角度编码器采用两种扫描原理：针对10微米至约70微米栅距的成像扫描原理，用于非常精细的网格线的干涉扫描原理，其刻度周期为8微米、4微米及更精细。

成像扫描原理简而言之，成像扫描原理是通过产生投射光信号来工作的：两个具有相等光栅周期的光栅（圆形标尺和扫描十字线）相对移动。扫描十字线的载体材料是透明的，而测量标准上的刻度可以应用于透明或反射表面。当平行光穿过光栅结构时，会在一定距离处投射出明场和暗场。此处放置了一个具有相同光栅周期的折射率光栅。当两个光栅相对移动时，入射光会被调制：如果间隙对齐，光就会通过；如果一个光栅的线条与另一个光栅的间隙重合，则没有光通过。

宽面光电管阵列将这些光强变化转换为电信号。扫描标尺上特殊结构的光栅对光线进行过滤，以产生近似正弦波的输出信号。光栅结构的周期越小，扫描标尺与圆形刻度尺之间的间隙就必须越接近且公差越小。在使用成像扫描原理的编码器中，从最小光栅周期为10微米开始，就可以获得可用的安装公差。

RCN、ECN、RON、ROC和ROD等带整体轴承的角度编码器采用了成像扫描原理——海德汉（HEIDENHAIN）的创新TRUE IMAGE TECHNOLOGY技术。该技术确保编码器刻度即使暴露在冷凝和其他液体污染中，也能被精确扫描。在传统编码器中，刻度上的液滴会使光电池看到的刻度出现扭曲，因为液滴像透镜一样会衍射平行光，这一现象会显著降低位置测量的准确性。

然而，TRUE IMAGE TECHNOLOGY（真像技术）使用了一种特殊的光导元件，几乎完全消除了这些失真。即使存在液体污染，光敏传感器也能接收到标尺上基本清晰的图像，并识别出位置。采用TRUE IMAGE TECHNOLOGY的编码器能够可靠地提供高精度的位置反馈。得益于其防污染的光学系统，即使没有吹扫空气，这些编码器也能保持机床的高生产效率。
