SinSos编码器信号分配器

所属品牌:kuebler库伯勒

产品型号:SP 1SC-2SC2D

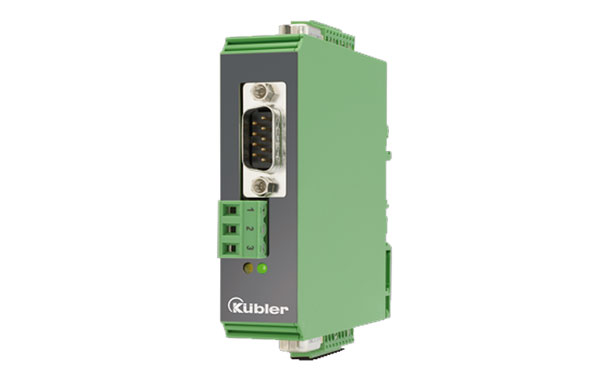

库伯勒Kuebler SP 1SC-2SC2D信号分配器,用于将来自SinSos编码器或测量系统的信号分配到多个终端设备,而不会出现任何问题且没有损失。它具有2个SinCos输出和2个增量输出(HTL或TTL / RS422)。可以通过SinCos信号或增量脉冲来控制连接的终端设备。在控制柜中,该模块可快速方便地安装在标准礼帽导轨上。

  • 商品描述
  • 商品询价热度

库伯勒Kuebler SP 1SC-2SC2D信号分配器

 Kuebler  信号分配器

编码器电源为5 V或24 V(可转换)

编码器信号的输入格式为1 Vss:SIN + / SIN- / COS + / COS- / REF + / REF-。

两个与输入格式相同的SinCos输出

两个分别为A,/ A,B,/ B,0,/ 0的增量输出

可调至TTL / RS422或HTL电平(10 ... 30 V DC)。

SinCos输入频率500 kHz

编码器信号的无损复制

将SinCos转换为矩形

尺寸 22毫米x 102毫米x 102毫米

工作温度 0°C至45°C

防护等级 IP20


库伯勒 SP 1SC-2SC2D信号分配器技术参数




接口输出TTL / RS422
SinCos
HTL
编码输入Sin +,Sin-,Cos +,Cos-,Ref +,Ref-,0
编码输出A,B,0
Sin +,Sin-,Cos +,Cos-,Ref +,Ref-
A,A |,B,B |,0,0 |
输入频率500,000赫兹
输出频率500,000赫兹
电源电压直流17 - 30 V
